Découpes bois
Pour commencer, nous allons réaliser un gabarit. Ce gabarit va servir à la réalisation des deux côtés de manière parfaitement identiques.

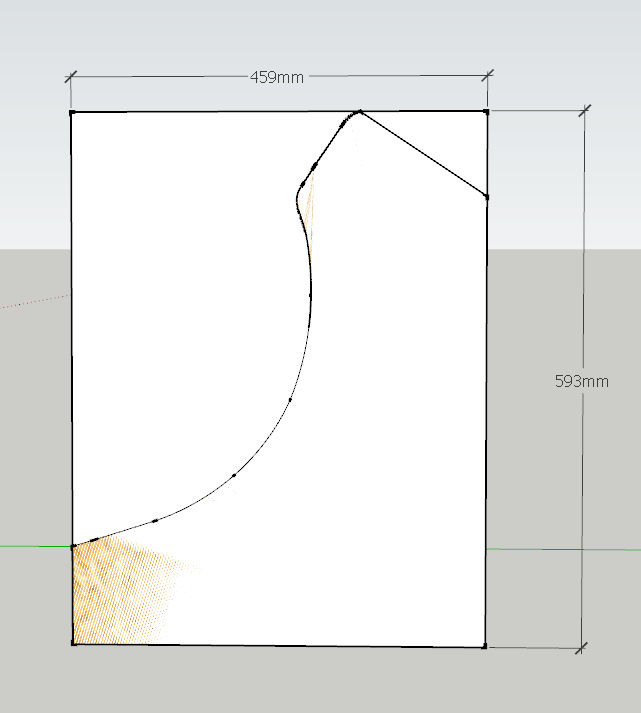

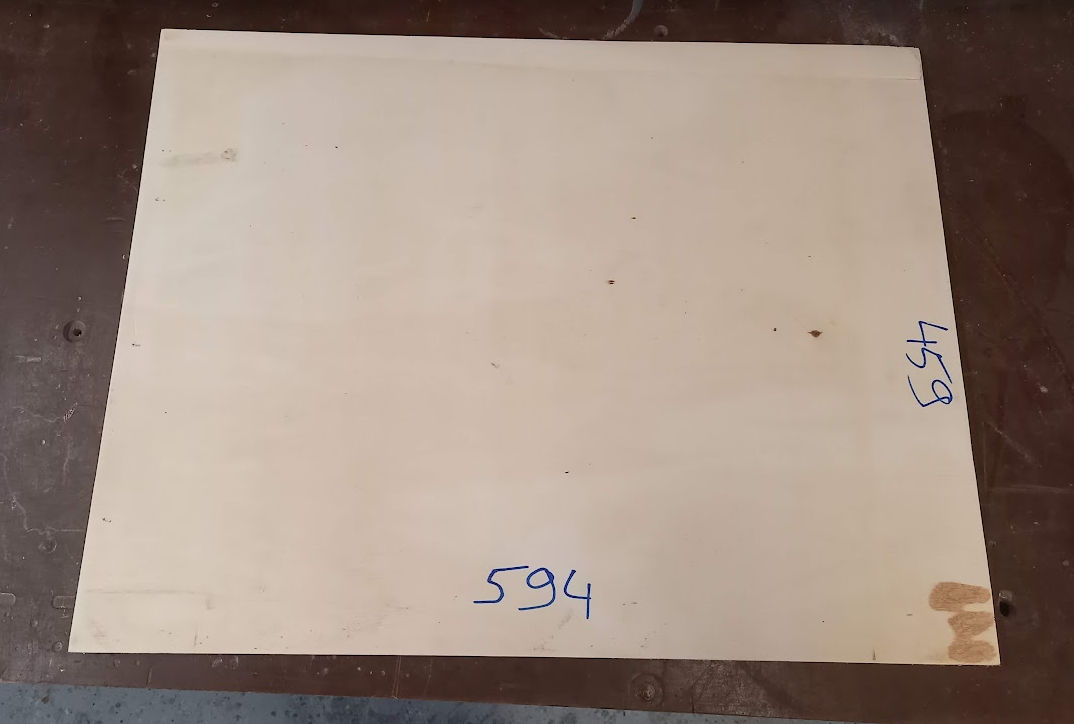

Pour les côtés, partir d'une planche rectangulaire aux dimensions suivantes:

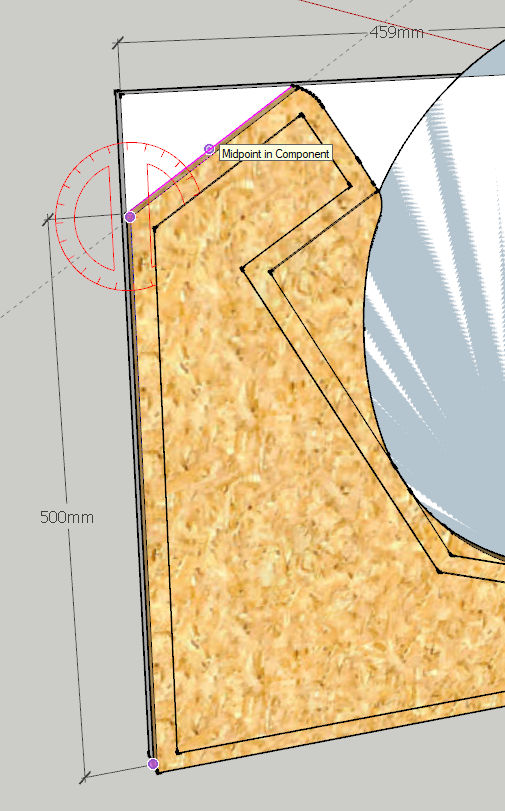

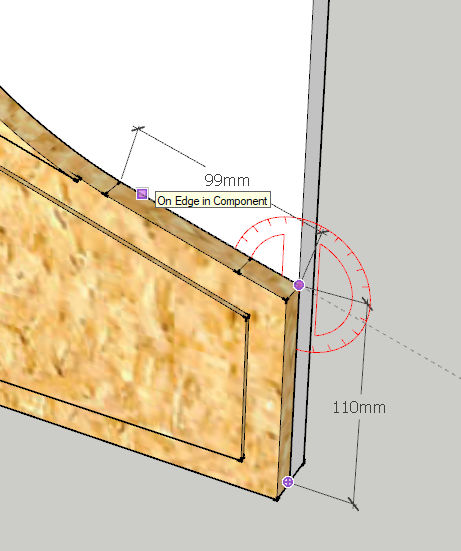

A partir de l'avant, garder une hauteur de 110mm, puis tracer un trait avec un angle de 107 degrés d'environ 99mm de long. Dépasser un peu afin de pouvoir tangenter l'arc de cercle plus tard.

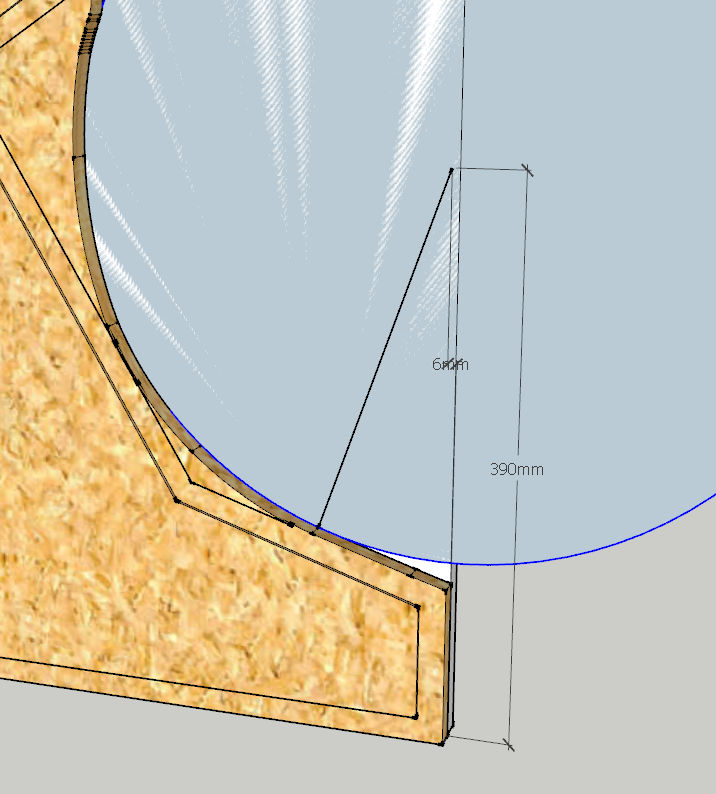

A 6mm du bord, et 390mm de hauteur, tracer un cercle

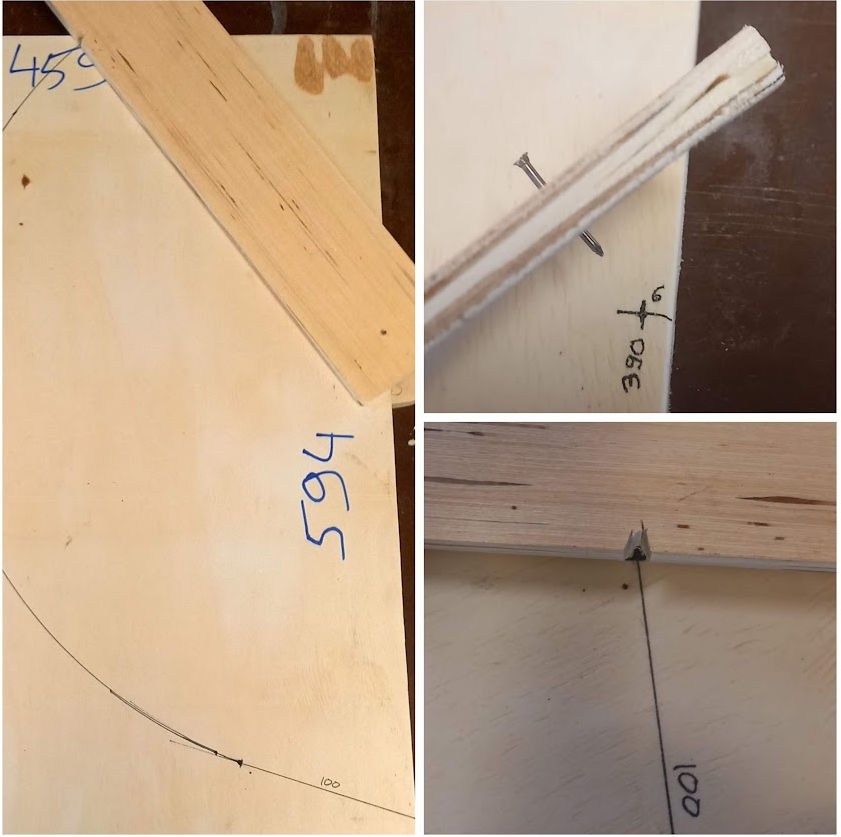

Pour réaliser cet arc de cercle, fabriquons un "compas en bois" à partir d'une planche, clouée sur le centre du cercle, que l'on va faire tourner pour tracer le cercle au stylo.

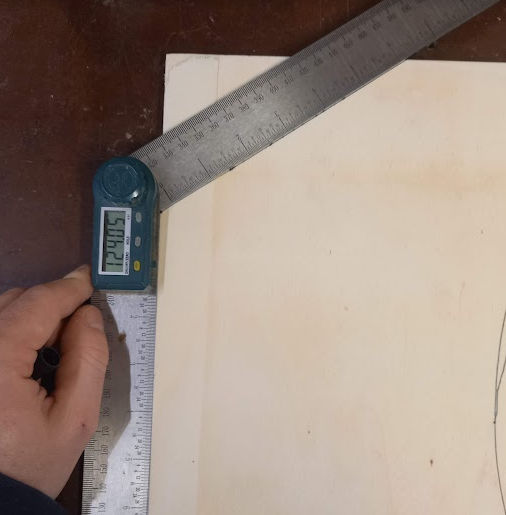

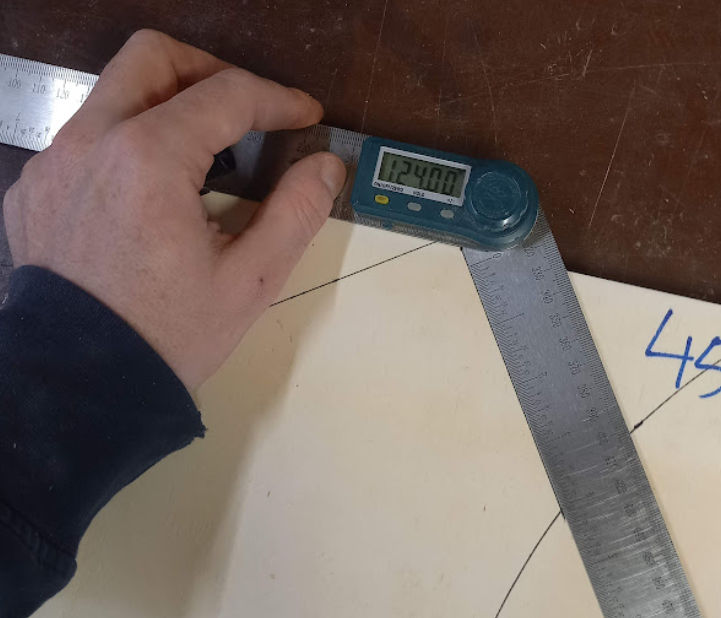

Sur la face arrière, à 500 mm de hauteur prendre un point et tracer une droite avec un angle de 124 degrés, cette droite va arriver sur le haut de la à partir

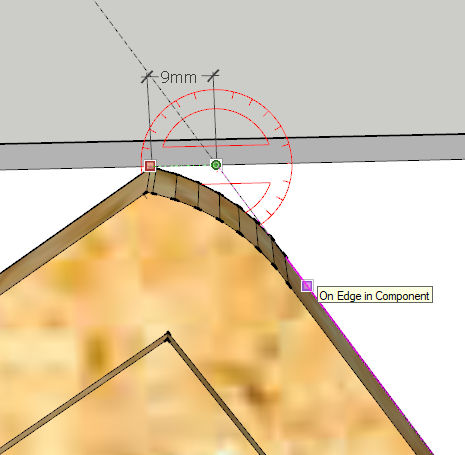

Environ 10mm plus loin, retracer une droite avec un angle de 124 degrés. L'écartement de 10mm va servir ensuite a arrondir les angles
On décale de 10mm sur la droite pour tracer la deuxième droite. Elle doit recouper l'arc de cercle.
Ensuite viennent les étapes de découpe. Pour faire l'arc de cercle, nous utiliserons une défonceuse montée en "compas" sur une planche en bois. Le reste des découpes droites se font à la main et a la scie sous table.

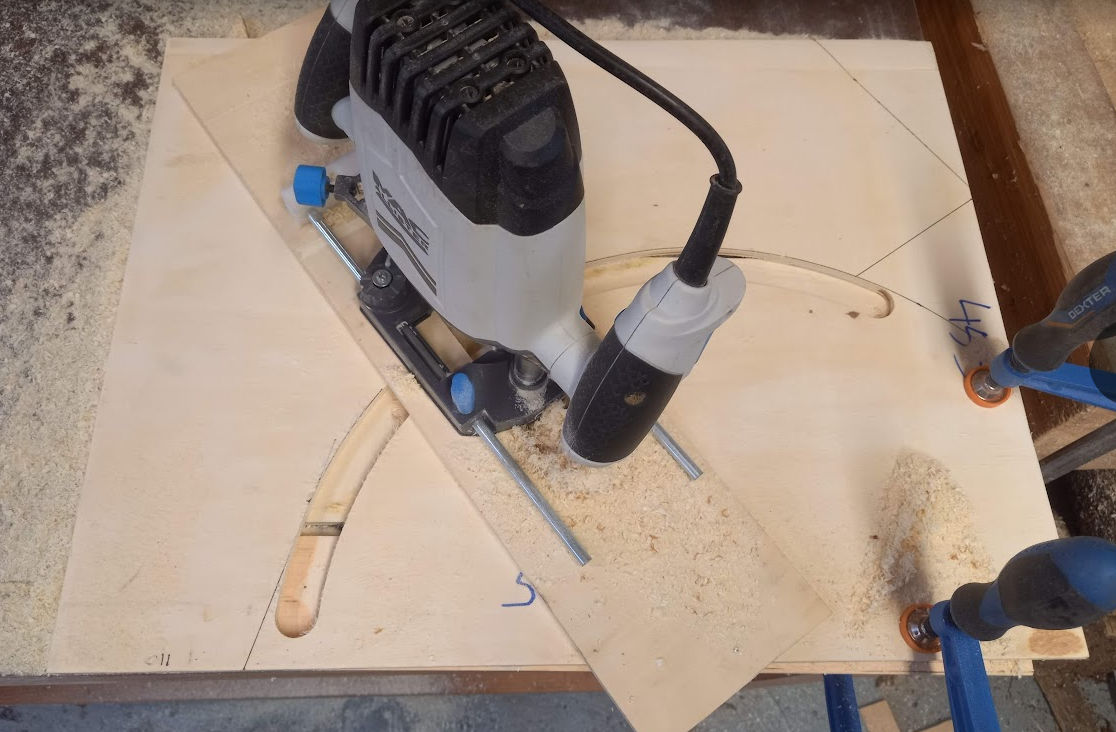

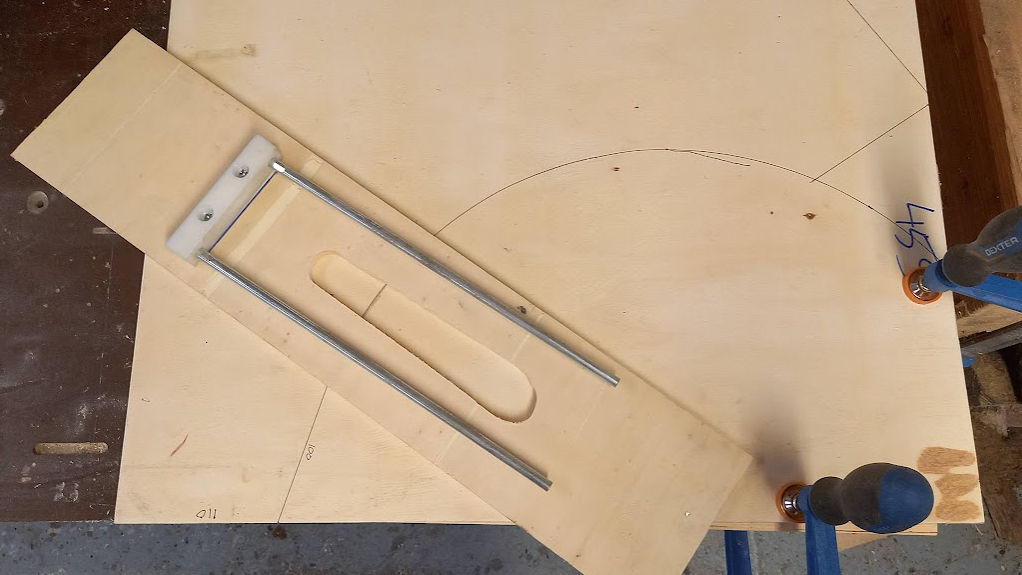

Pour que l'arc de cercle soit beau, nous allons fabriquer un compas à l'aide d'une planche clouée, sur laquelle nous installons une défonceuse et une fraise. En plongeant la fraise dans le bois et en pivotant autour du clou, nous avons un arc de cercle parfait.
Avec une fraise droite, on découpe l'arc de cercle. Attention a garder une petite partie de bois à l'avant et sur le côté, sinon la pièce n'est plus maintenue en place. Attention aussi a placer un martyr sous la planche afin de ne pas découper l'établi.

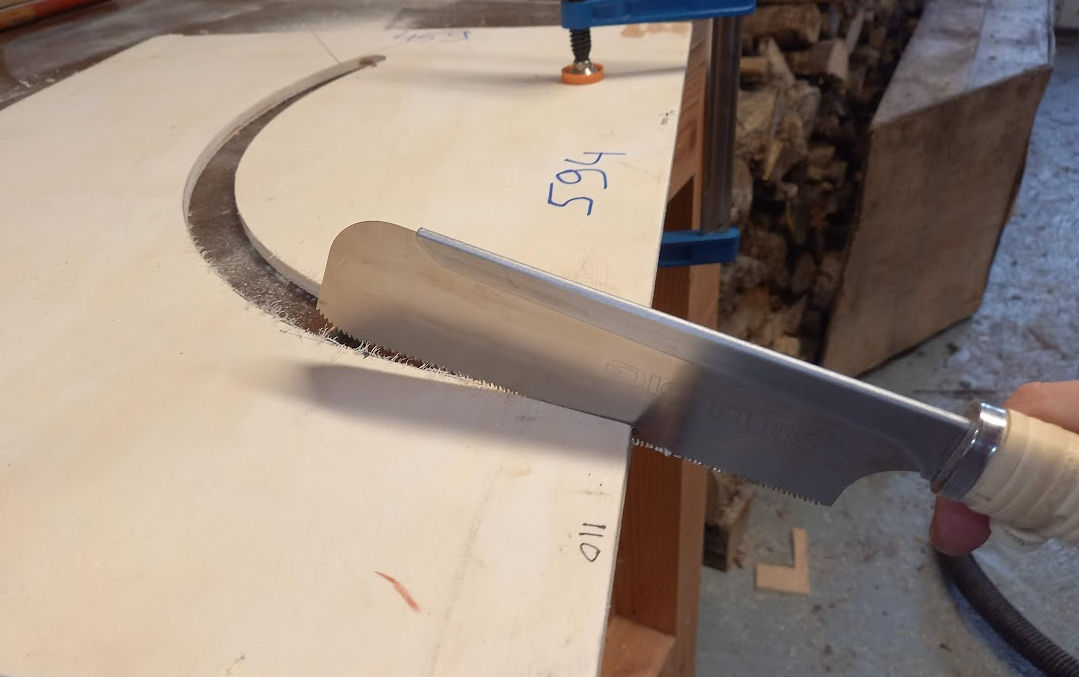

Pour le petit plat à l'avant, je le fais à la main afin d'avoir une grande précision et de tangenter parfaitement l'arc de cercle.

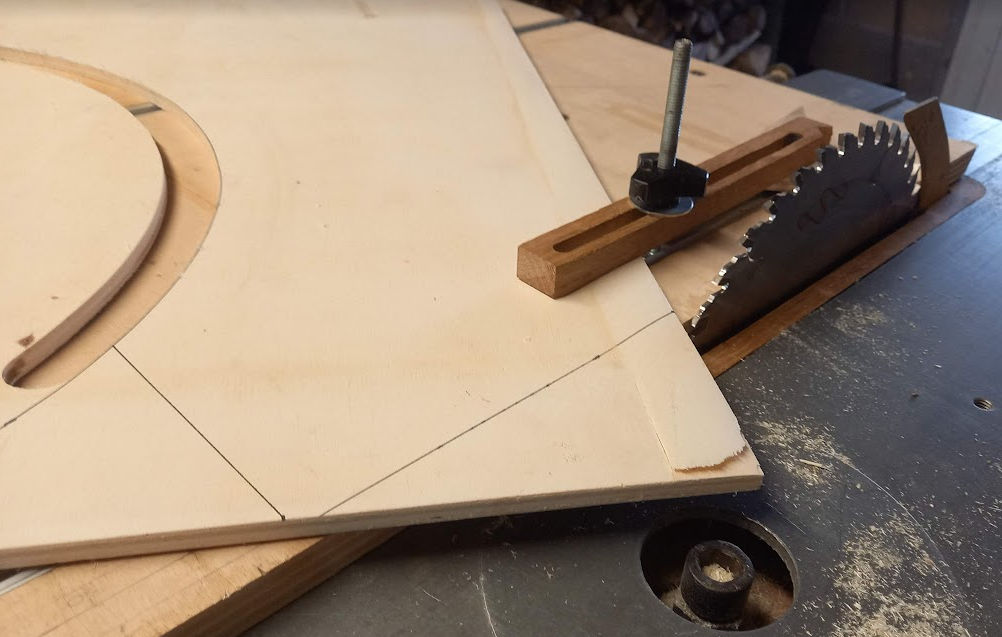

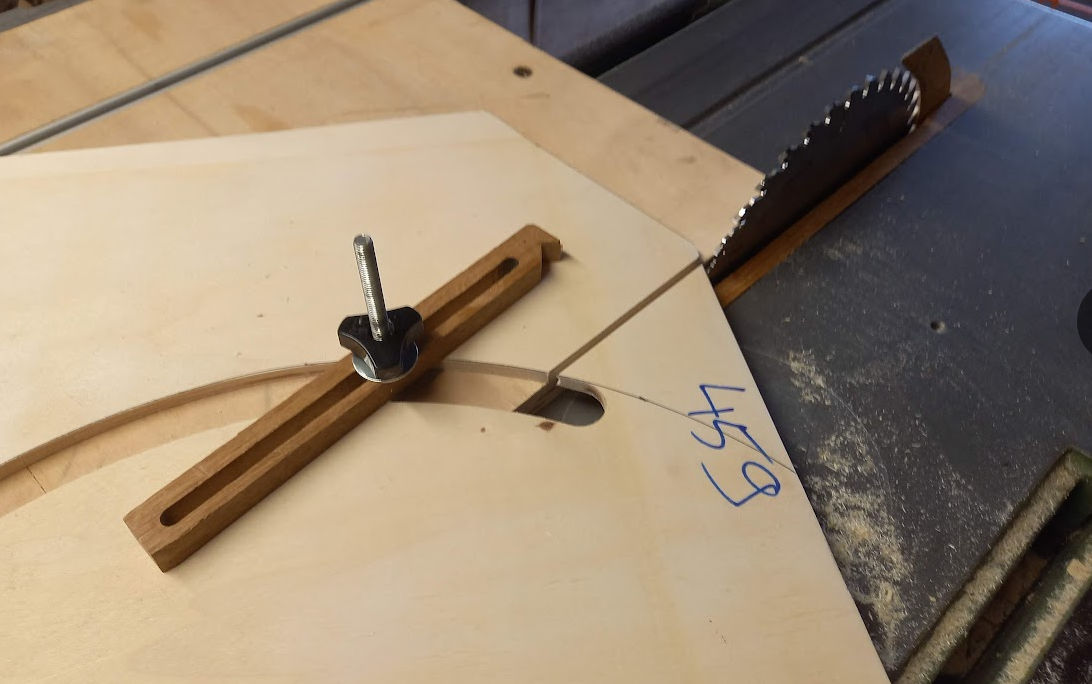

J'installe ensuite le gabarit sur la scie sous table pour découper les faces du haut.

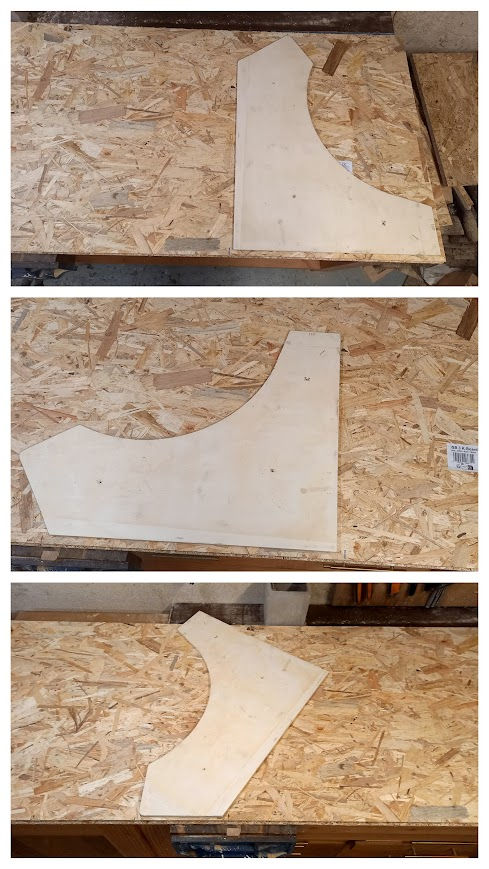

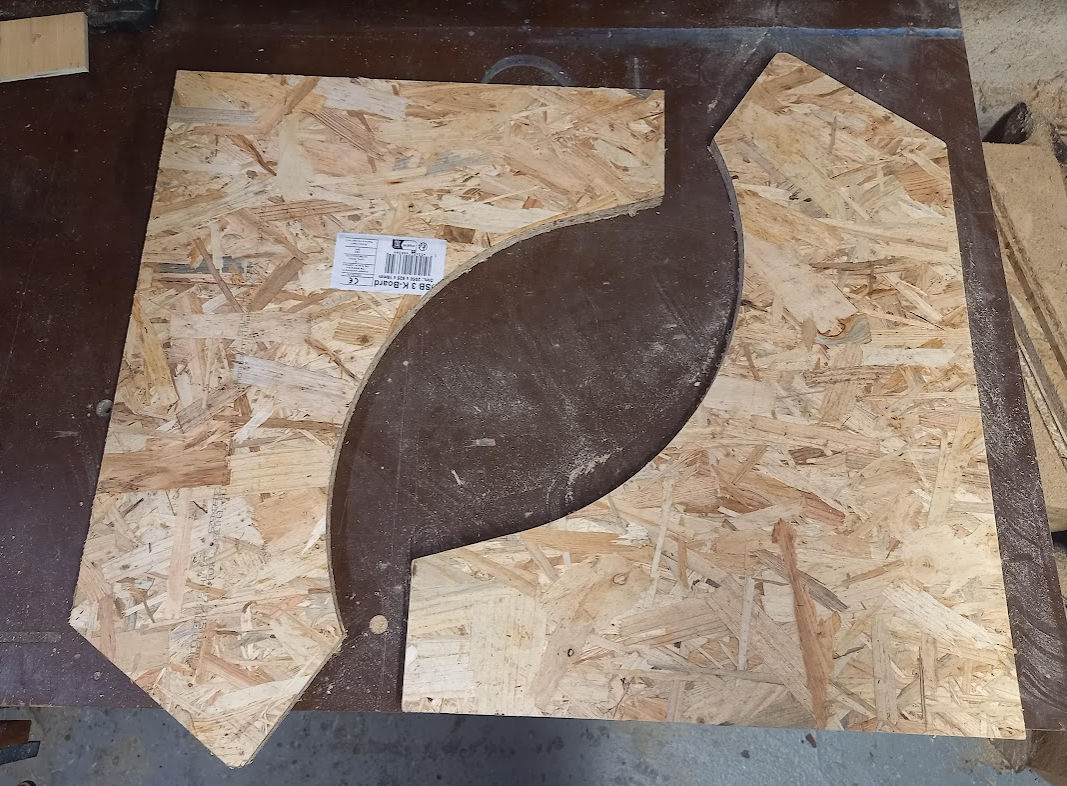

Et voilà le gabarit réalisé, recto et verso
Maintenant que le gabarit est réalisé, nous allons nous en servir pour découper les deux côtés du coffre en bois de la borne d'arcade. Pour ce faire, nous pouvons utiliser de l'OSB ou du contre-plaqué, car ces panneaux sont simples à travailler et stables (ils ne travaillent pas comme le bois brut avec les variations d'hygrométrie).

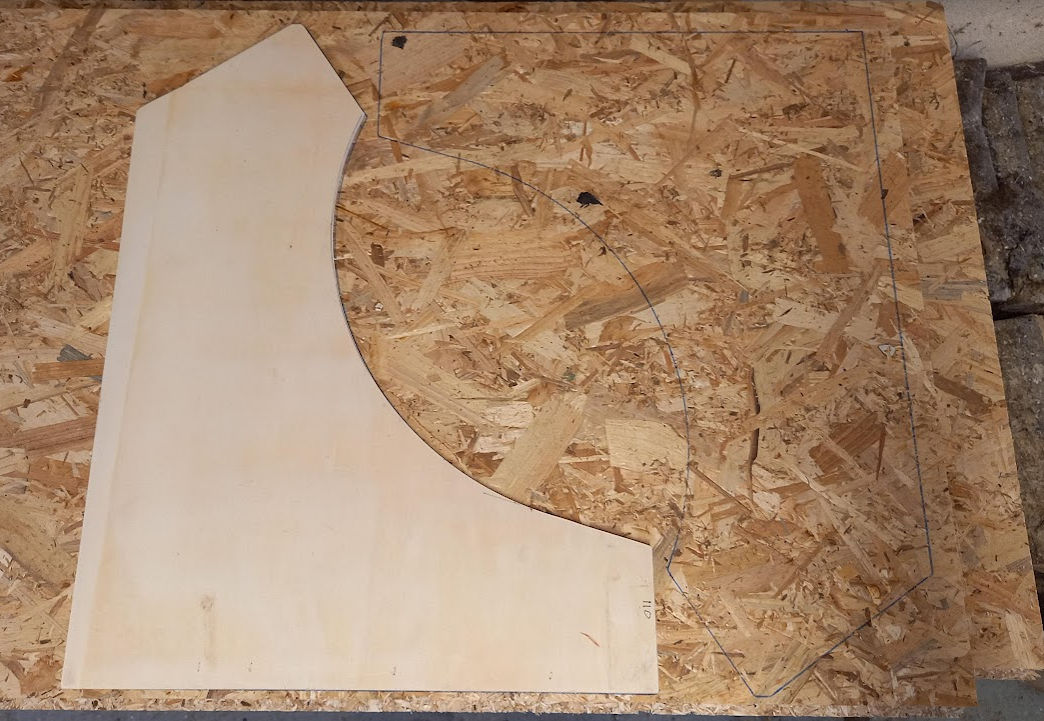

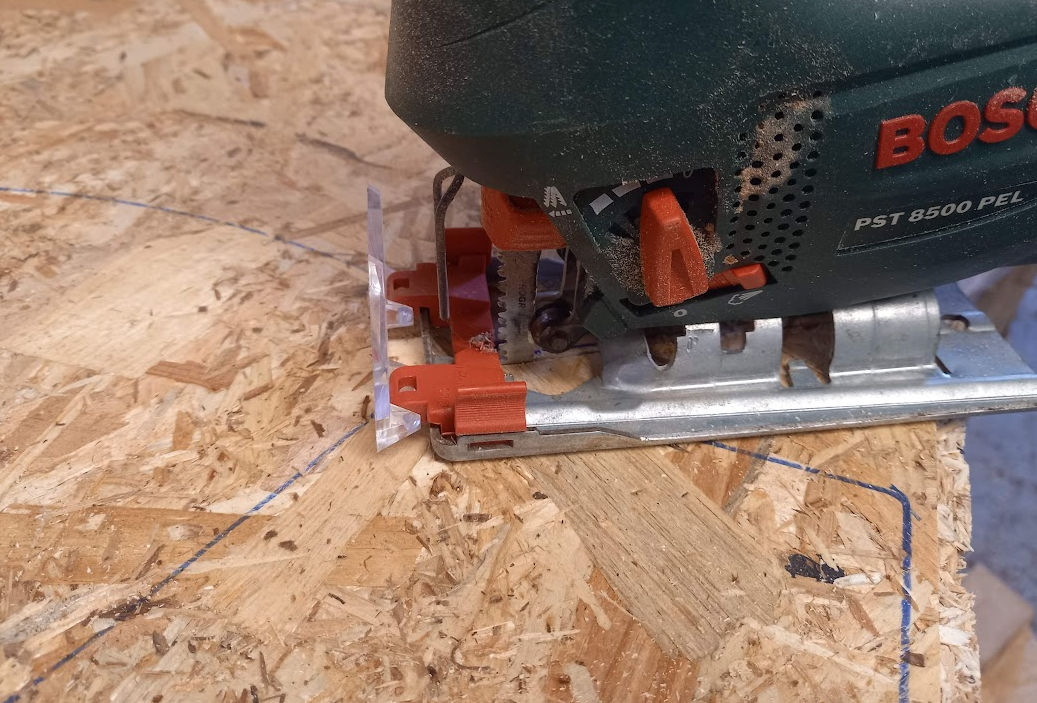

Tout d'abord sur ma planche d'OSB, je trace le contour du gabarit au feutre. Il n'y a pas besoin d'être très précis car nous allons couper autour avec une scie sauteuse.
Pour la découpe, essayer de couper "en dehors" du trait de la pièce, de manière à avoir une forme légèrement plus grande que le gabarit. Ne pas faire trop grand non plus sinon le passage a la défonceuse sera + difficile.
Une fois les découpes réalisées, nous avons deux pièces approximativement à la bonne forme. Il faut maintenant utiliser le gabarit et une fraise à copier sur la défonceuse

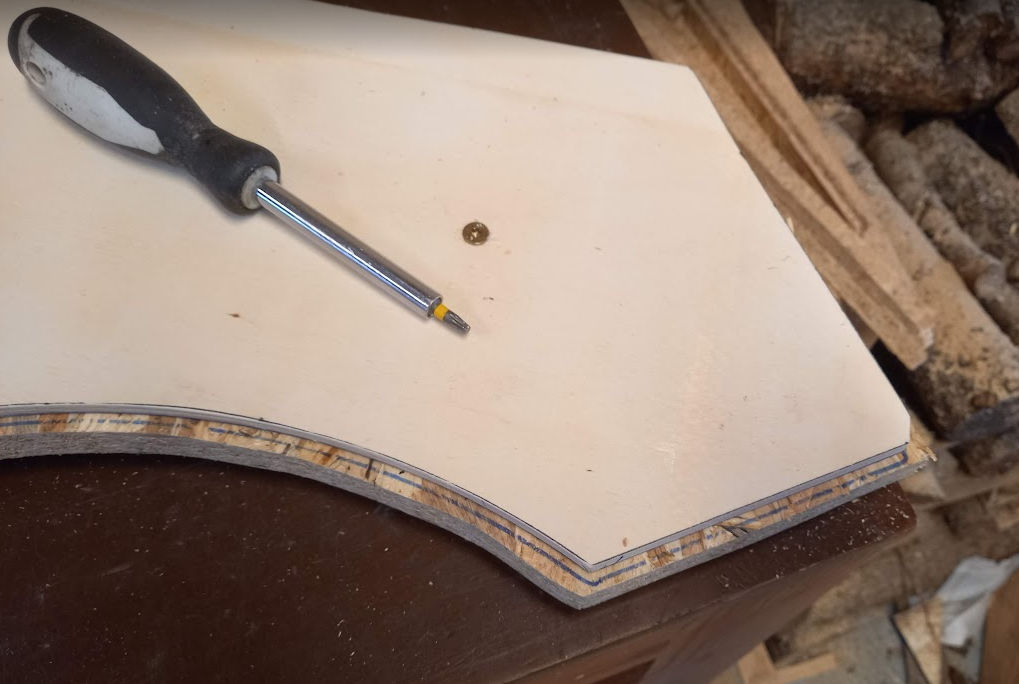

On va visser le gabarit sur la pièce en trois points, attention a ne pas prendre de vis trop longue pour ne pas dépasser de l'autre côté.
Il faut maintenant monter une fraise à copier sur une défonceuse, et à l'aide de cet outil, nous allons faire rouler la fraise sur tout le pourtour du gabarit. Cela va donc "copier" la forme de notre gabarit sur la planche en dessous.

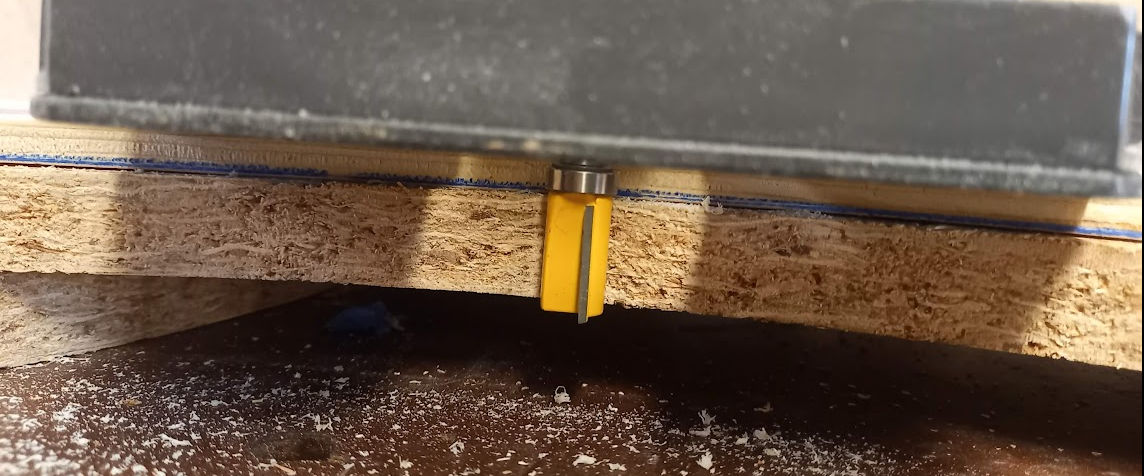

Régler la hauteur de la fraise pour qu'elle dépasse légèrement en haut et en bas. Bien garder le roulement en appui sur le gabarit. Nous allons maintenant suivre le gabarit avec la fraise à copier pour reproduire la forme exacte du gabarit dans l'OSB.

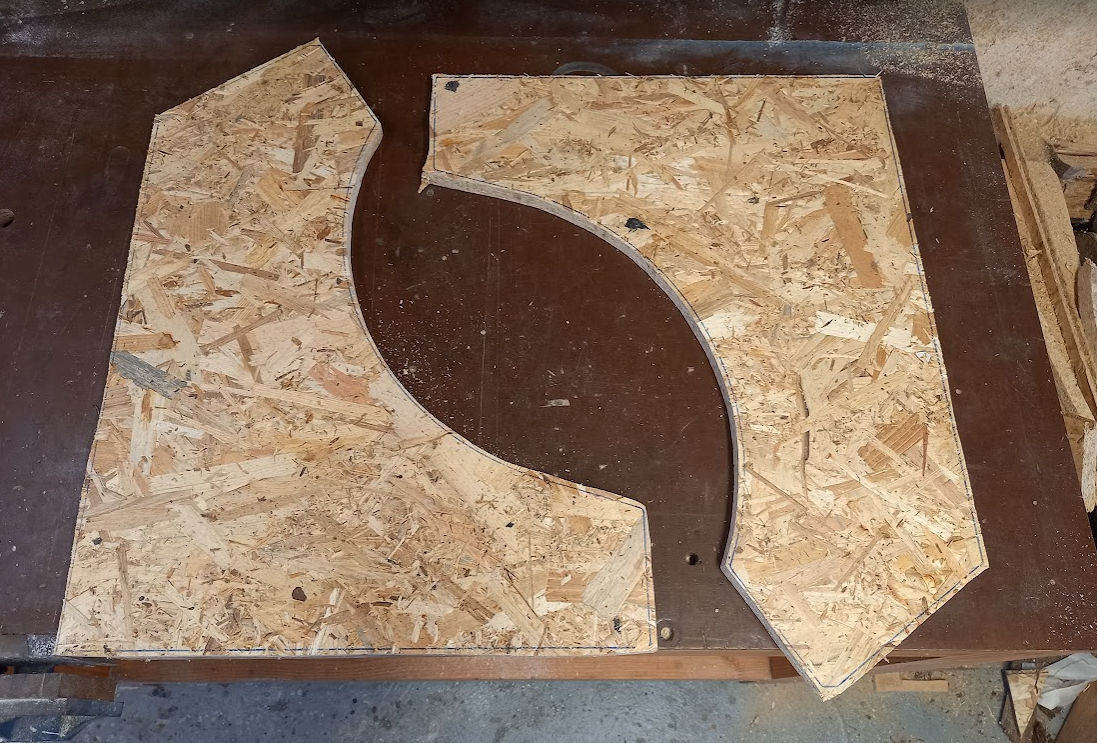

Avec le passage de la défonceuse et de la fraise a copier, on voit que la forme du gabarit à bien été reproduite dans l'OSB (à droite de l'image ci-dessous) et que j'avais bien coupé légèrement plus grand à la scie sauteuse (à gauche de l'image)
Attention les fraise droites HSS brasé ne font pas bon ménage avec l'OSB, elle se désaffute très rapidement. Si la coupe est difficile ou si des marques de brûlé apparaissent, changer de fraise car elle est désaffutée. Il faut utiliser dans l'OSB une fraise carbure.
Une fois les contours réalisés à la défonceuse, on obtient deux formes identiques au gabarit :
Viens maintenant la découpe de tous les panneaux "rectangulaires". Pour commencer on trace des ébauches sur un panneau en utilisant le gabarit. Chaque longueur sur le gabarit va servir a faire l'ébauche d'un panneau.

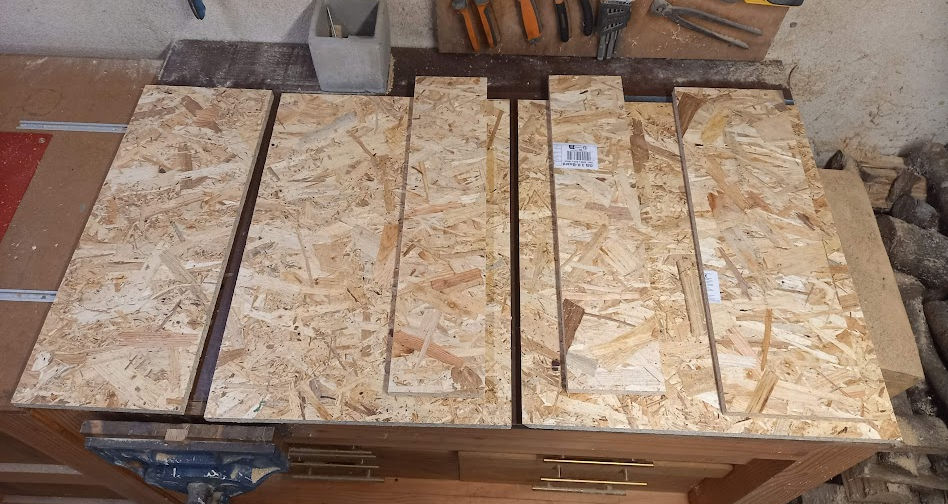

Après découpe nous avons les panneau rectangulaires, il est important d'avoir les "largeurs" toutes identiques.
Il faut maintenant s'occuper de certains angles. Sur le panneau arrière nous avons un angle de 124°, il faut donc régler la lame de la scie sur un angle complémentaire 124-90 = 34°
On recommence pour la face avant, nous avons un angle a 107°, il faut donc le couper à cet angle. Pour ce faire il faut régler l'angle de la lame de la scie sur 107-90 ==> 17° d'angle de lame.

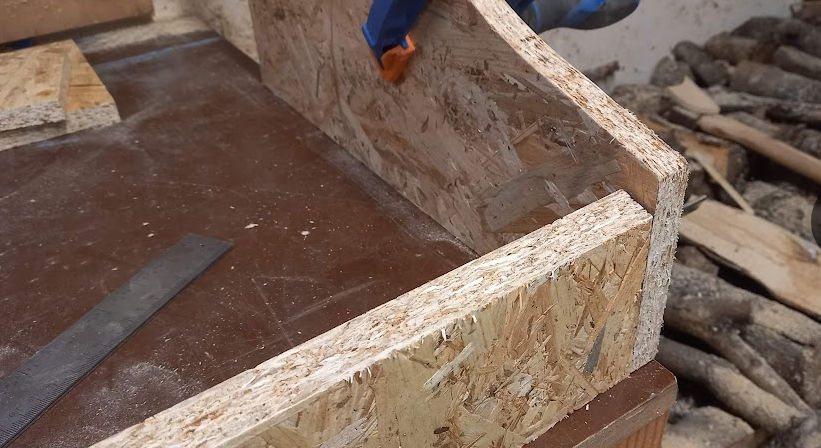

Pour la face avant, ne pas oublier de retirer l'épaisseur du plateau sur lequel on viendra poser nos mains et les boutons de commande. Ici je retire 18 mm d'épaisseur pour laisser place au plateau.

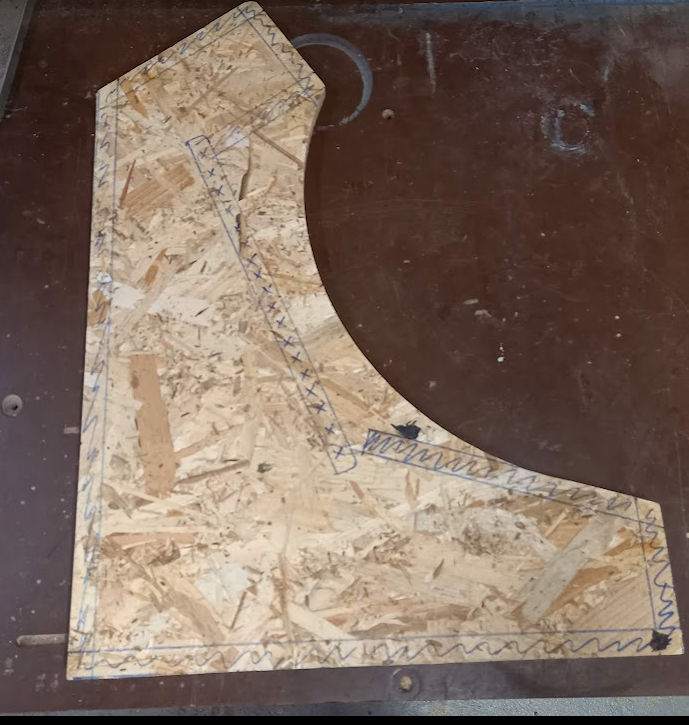

Une fois tous les angles découpés, on peut représenter sur un des côté l'emplacement des panneau, et aussi l'emplacement que prendra approximativement l'écran.
Pour maintenir l'écran, nous allons utiliser les 4 points d'accroche VESA des écrans LCD. Il sera donc maintenu par l'arrière au moyen d'une planche sur laquelle on viendra visser l'écran.

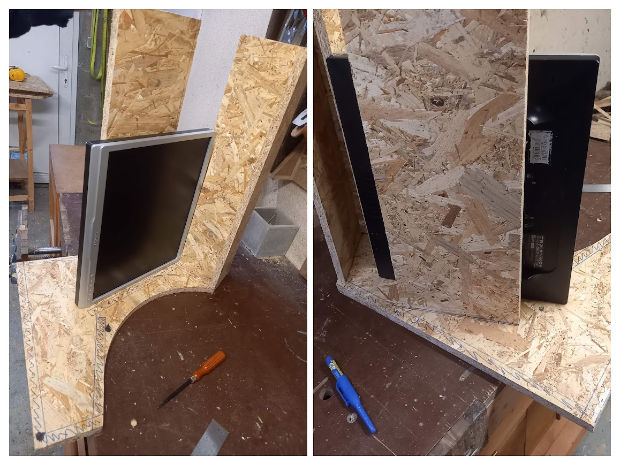

Pour voir ce que cela donne, des petits bouts de bois représentent où seront positionnées les planches dans l'enceinte. On voit que c'est très serré, et si c'était à refaire, je conseille d'utiliser au maximum la hauteur de planche pour la réalisation ce des côté. Cela laissera + de place pour y rentrer l'écran. Prévoir aussi un peu + de profondeur, par exemple 5 cm de + en hauteur et en profondeur auraient été les bienvenus.
L'assemblage sera vissé. J'y ai longuement réfléchi entre le collage et le vissage, mais pour cette borne qui sera surement amenée à être réparée ou modifiée, il semble que le vissage soit plus intéressant. J'ai donc découpé tous les tasseaux dans le but d'en visser une bonne partie par l'intérieur ce qui rendra les vis invisibles. Les façades du dessous, HP et arrière seront aussi vissées.
Je fais maintenant un petit montage à blanc, aucune vis n'est mise, mais tout tiens avec des serre joints.

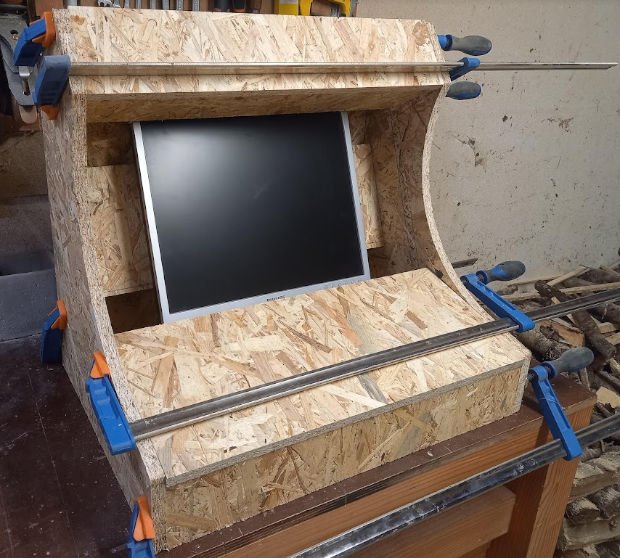

Et ce que cela peut donner avec un écran
Il ne reste plus qu'a faire un "enjoliveur" autour de l'écran pour cacher le fond de la caisse.
