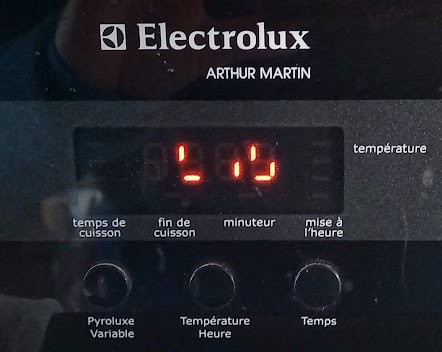

Notre four Electrolux à un affichage très peu pratique de la température, une majorité des segments sont défectueux.

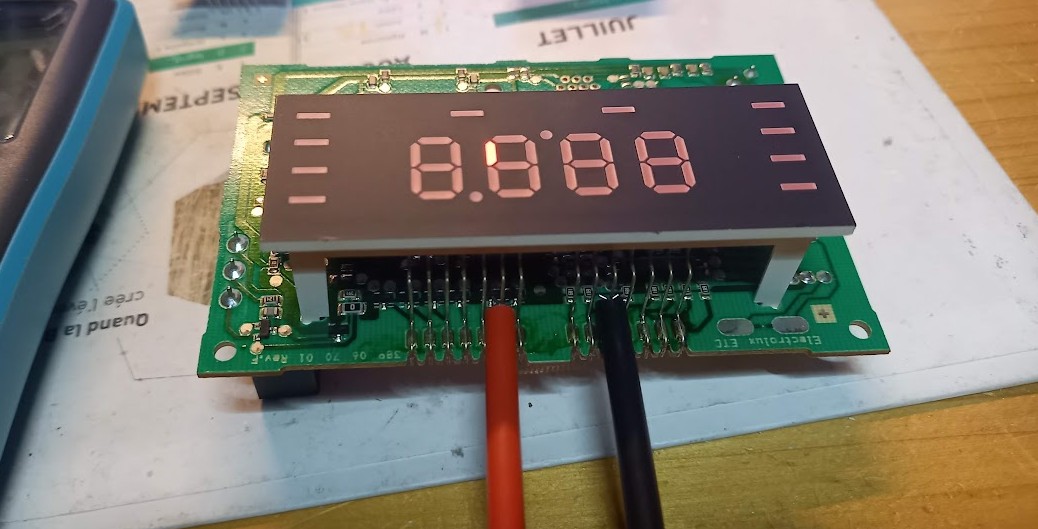

On va donc démonter et regarder ce qui se passe. Dedans on y trouve la carte de contrôle et l'afficheur LED. En testant les pins de l'afficheur LED et en essayant beaucoup de combinaisons, il est possible de retrouver à peu près comment il était prévu qu'il fonctionne.

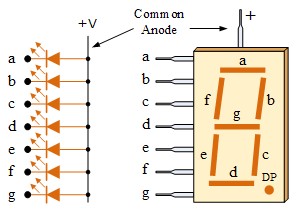

Après essais il s'agit d'afficheurs LED à Anode commune ce qui signifie que pour un chiffre, le + est commun, et c'est en changeant où est connecté le - que l'on sélectionne un segment.

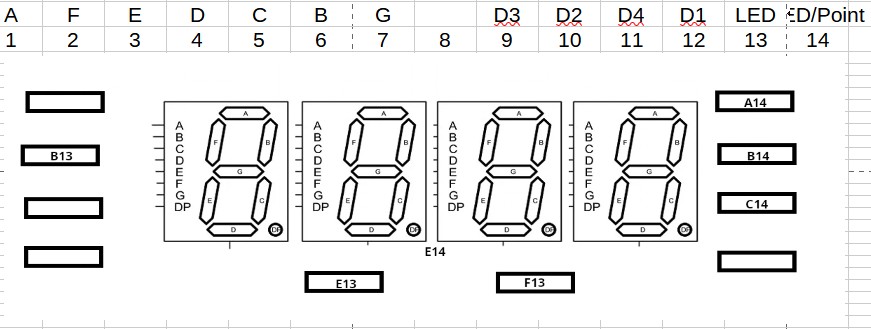

Voici le pinout de mon afficheur, certaines LED n'ont pas pu être testées car je n'ai pas trouvé comment les allumer, mais cela pose peu de problèmes car ce qui m'importe c'est d'afficher l'heure et la température.
On va donc reconstruire un afficheur permettant d'afficher 4 chiffres, et pour le moment, j'oublie le double point de l'heure et les LED sur les côtés. Pour cela j'ai acheté un petit afficheur LED a Anode commune dont je doit aussi trouver le pinout

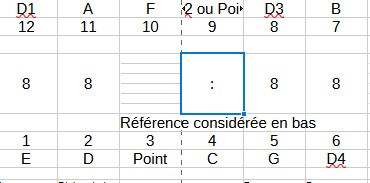

Et j'ai trouvé ces correspondances

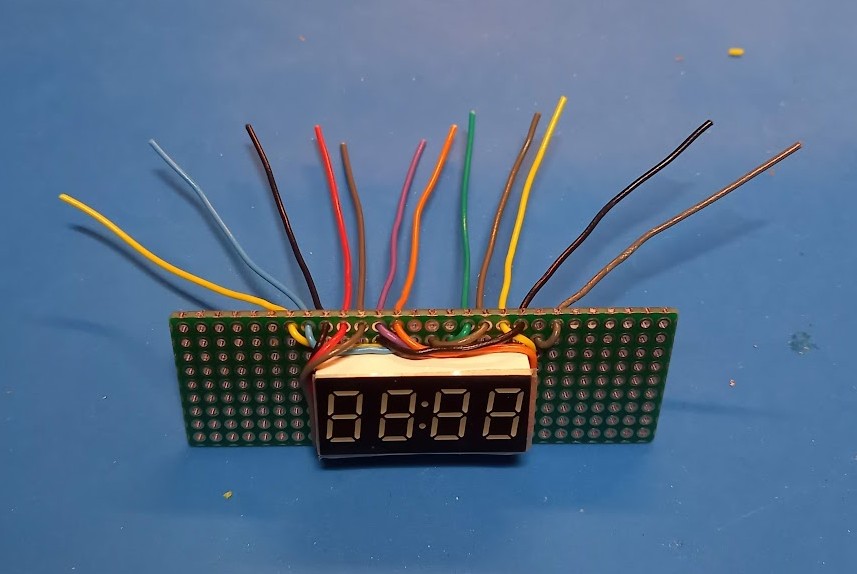

Maintenant il faut un peu de patience et on peut réaliser une platine d'essais qui utilise le nouvel afficheur, et route les fils aux bon endroits pour reprendre le branchement de l'afficheur d'origine.

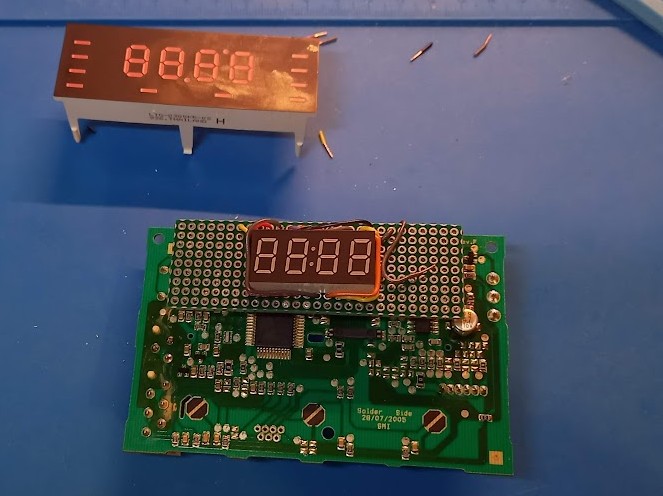

On remet cela en place sur la carte originale, et par simple effet ressort des fils, l'écran LED sera plaqué contre le verre du four.

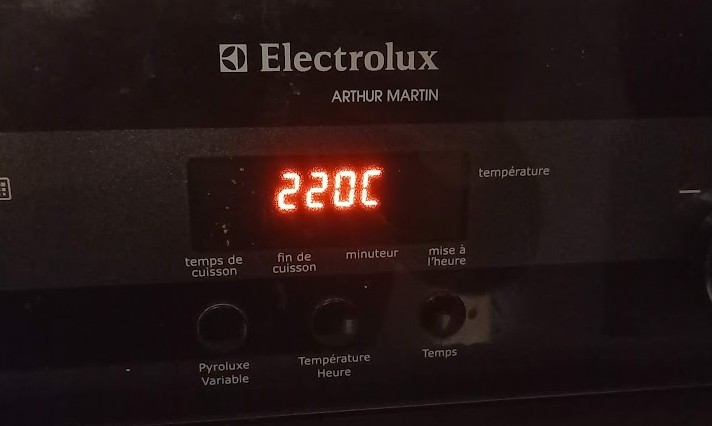

Incroyable ça fonctionne:
