ArcadeBartop
L'objectif de ce projet est de réaliser une borne d'arcade de type "bartop" pour deux joueurs. Le format permet de facilement déplacer le jeu et minimise les coûts de réalisation. Par ailleurs permettre à deux joueurs est un point positif pour ne pas isoler une seule personne sur son écran.
Contexte
L'idée est de rassembler les jeunes du PlomAdo autour d'un projet dont le résultat final peut les motiver. La réalisation nécessitera des compétences en bricolages telles que des assemblages bois, du montage de composants electro-mécaniques, et un peu d'informatique.
Certaines étapes étant inaccessibles au jeunes sans prendre de risques seront réalisés en avance de projet par un encadrant.
Design
Inspirations
Premièrement cette vidéo : https://www.youtube.com/watch?v=sg_1dHIOXsM qui détaille pas à pas et de manière claire les étapes à suivre pour la réalisation.
Par ailleurs cette réalisation par Edulab - FabLab de l'université de Rennes 2 qui me semble très bien réalisée.
Ou alors celle des Fabriques du Ponant sur le meme principe : https://www.wiki.lesfabriquesduponant.net/index.php?title=Fabriquer_une_borne_d%27arcade
Les atouts de cette réalisation me semblent être :
- Caisson en bois, donc façonnable localement et à faible coût. Permet d'avoir des étapes de réalisations fait par les jeunes.
- Le tablier où reposent les mains et bouton est large et sans bords montants ce qui permet de ne pas être trop serrés
- L'écran est bien renfoncé, ce qui permet d'intégrer les haut parleurs sur le dessus et limitera la dispersion sonore, et qui part son renfoncement améliore la visibilité en plein jour en limitant les reflets.
Pour la largeur, nous allons partir sur une largeur de caisse de 50cm ce qui permet à deux personnes d'être au coude à coude en jouant avec.
Matériel
Caisson bois
Le caisson de bois sera réalisé à partir de lamellé collé de pin ou d'OSB afin de limiter les coûts de réalisation. Sa taille dépendra de l'écran retenu pour le projet :
- Pour un écran jusqu’à 22 pouces, une largeur de 50cm peut suffire
- Au delà il faudra l'adapter à la taille de l'écran
Pour les réalisations en bois, il n'y a rien de plus simple que d'utiliser SketchupMake version 2017 qui est la dernière version gratuite de Sketchup.
Un éclaté du caisson est représenté ci-dessus, le caisson modélisé fait 60cm de largeur et l'écran est un vieux 19 pouces au format 4:3
Logiciel

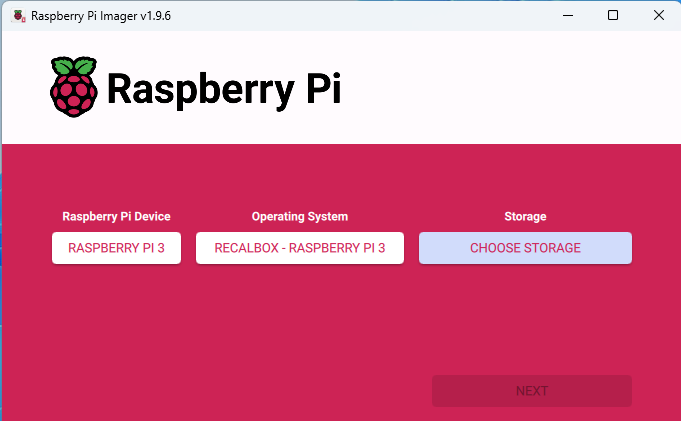

La solution la plus simple et à jour est d'utiliser une distribution linux appelée Recalbox. Pour son installation le plus simple est de se procurer l'outil Raspberry Pi Imager et une carte SD d'au moins 32 Go. Cet outil permet de transférer l'OS sur la carte SD pour le Raspberry que nous avons:
Une fois formatée la carte est insérée dans le RaspberryPi et il est alimenté en 5V pour quelques essais sur table.
Le système d'exploitation démarre et propose une sélection d'anciennes consoles de jeux et de jeux librement distribués. Ici un Vectrex des années 80 sur lequel je jouais étant jeune.
La partie logicielle à été rendue très simple et accessible et ne représente pas de challenges particuliers.
