L'objectif de ce projet est de réaliser une borne d'arcade de type "bartop" pour deux joueurs. Le format permet de facilement déplacer le jeu et minimise les coûts de réalisation. Par ailleurs permettre à deux joueurs est un point positif pour ne pas isoler une seule personne sur son écran.

Contexte

L'idée est de rassembler les jeunes du PlomAdo autour d'un projet dont le résultat final peut les motiver. La réalisation nécessitera des compétences en bricolages telles que des assemblages bois, du montage de composants electro-mécaniques, et un peu d'informatique.

Certaines étapes étant inaccessibles au jeunes sans prendre de risques seront réalisés en avance de projet par un encadrant.

Design

Inspirations

Premièrement cette vidéo : https://www.youtube.com/watch?v=sg_1dHIOXsM qui détaille pas à pas et de manière claire les étapes à suivre pour la réalisation.

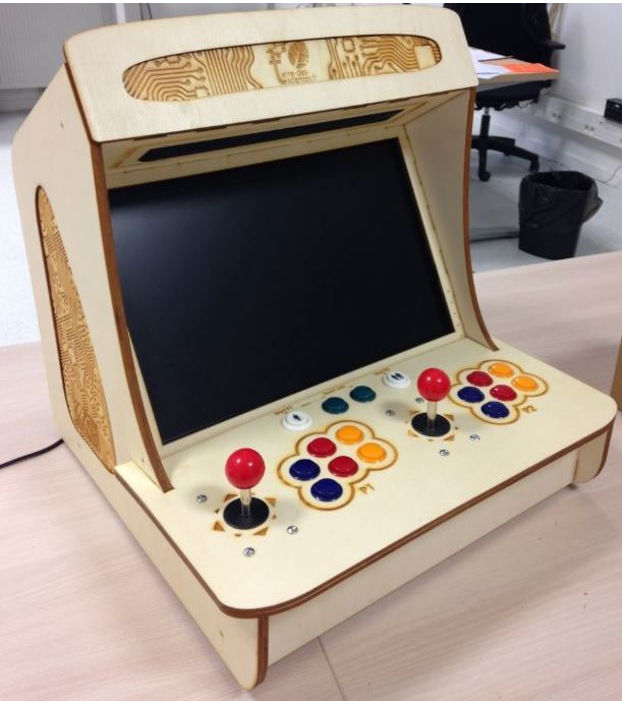

Par ailleurs cette réalisation par Edulab - FabLab de l'université de Rennes 2 qui me semble très bien réalisée.

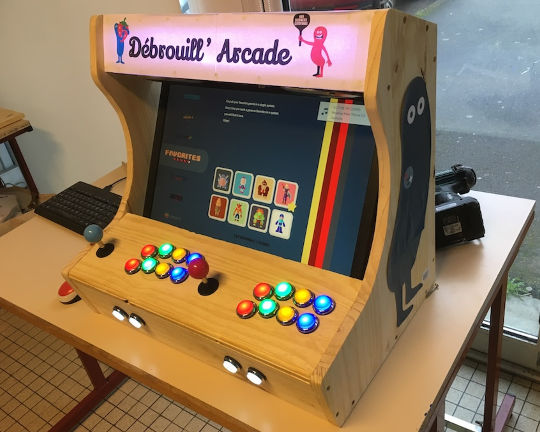

Ou alors celle des Fabriques du Ponant sur le meme principe : https://www.wiki.lesfabriquesduponant.net/index.php?title=Fabriquer_une_borne_d%27arcade

Les atouts de cette réalisation me semblent être :

Caisson en bois, donc façonnable localement et à faible coût. Permet d'avoir des étapes de réalisations fait par les jeunes.
Le tablier où reposent les mains et bouton est large et sans bords montants ce qui permet de ne pas être trop serrés
L'écran est bien renfoncé, ce qui permet d'intégrer les haut parleurs sur le dessus et limitera la dispersion sonore, et qui part son renfoncement améliore la visibilité en plein jour en limitant les reflets.

Pour la largeur, nous allons partir sur une largeur de caisse de 50cm ce qui permet à deux personnes d'être au coude à coude en jouant avec.

Matériel

Afin de limiter au maximum le matériel nous allons tenter de récupérer un maximum de quincaillerie, par ailleurs pour un maximum de rigidité les panneaux de bois seront collés en rainure, à l'exception de la face arrière et du support d'écran.

Les composants majeurs sont :

L'alimentation électrique, nous auront besoin d'un cordon 230V avec fiche Europe et d'une alimentation 230Vac->12Vdc. Le 12Vdc servira à alimenter l'amplificateur audio. Nous aurons besoin d'un DCDC convertissant le 12Vdc en 5VDC d'une capacité de 3A pour alimenter le RaspberyPi.
L'écran qui est probablement à récupérer ou à acheter d'occasion sur le bon coin. Et le RaspberyPi, j'en fais don car j'en ai plusieurs non utilisés dans des tiroirs.
Les contrôles, là il faudra acheter un kit de bouton + convertisseur vers USB.
Le caisson qui sera pré-découpé par un membre et assemblé en atelier par les participants.

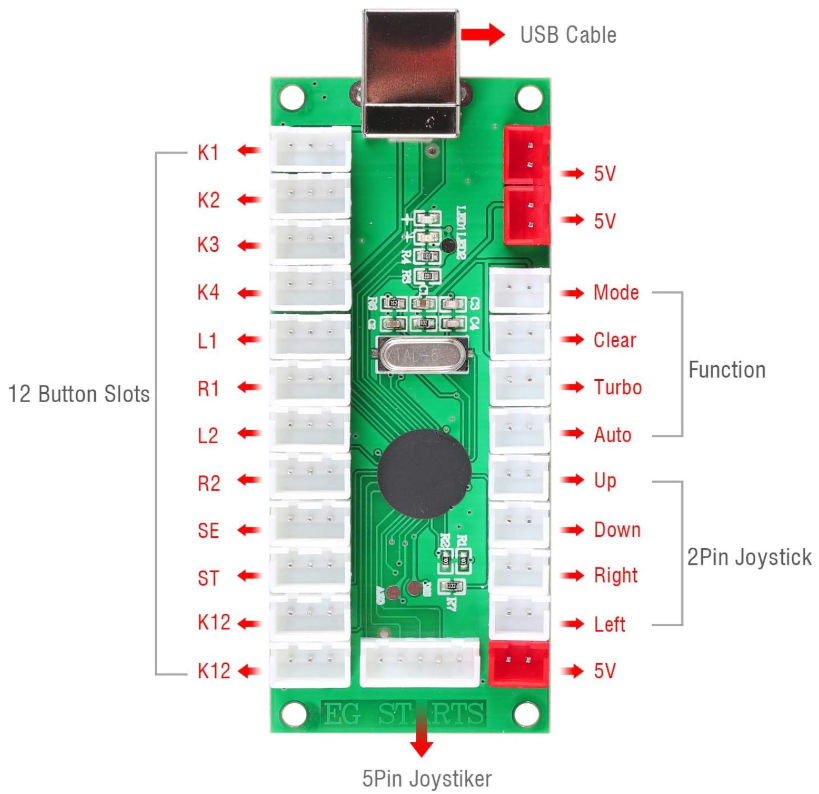

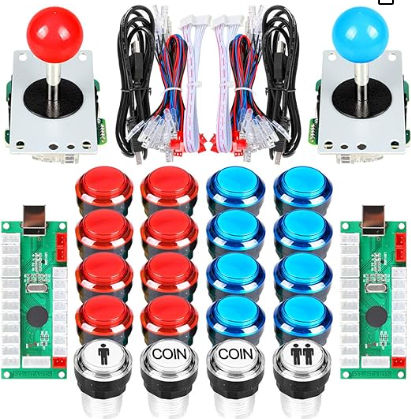

Le Kit de boutons se compose de boutons "Actions" et de joysticks pour les jeux en nécessitants un. Par ailleurs des cartes permettent de convertir les signaux de ces boutons en USB au meme titre qu'un clavier de PC.

Le schéma de câblage est fourni avec le kit ainsi que tous les câbles donc c'est un jeu d'enfant de raccorder tout cela:

Caisson bois

Le caisson de bois sera réalisé à partir de lamellé collé de pin ou d'OSB afin de limiter les coûts de réalisation. Sa taille dépendra de l'écran retenu pour le projet :

Pour un écran jusqu’à 22 pouces, une largeur de 50cm peut suffire
Au delà il faudra l'adapter à la taille de l'écran

Pour les réalisations en bois, il n'y a rien de plus simple que d'utiliser SketchupMake version 2017 qui est la dernière version gratuite de Sketchup.

Un éclaté du caisson est représenté ci-dessus, le caisson modélisé fait 60cm de largeur et l'écran est un vieux 19 pouces au format 4:3.

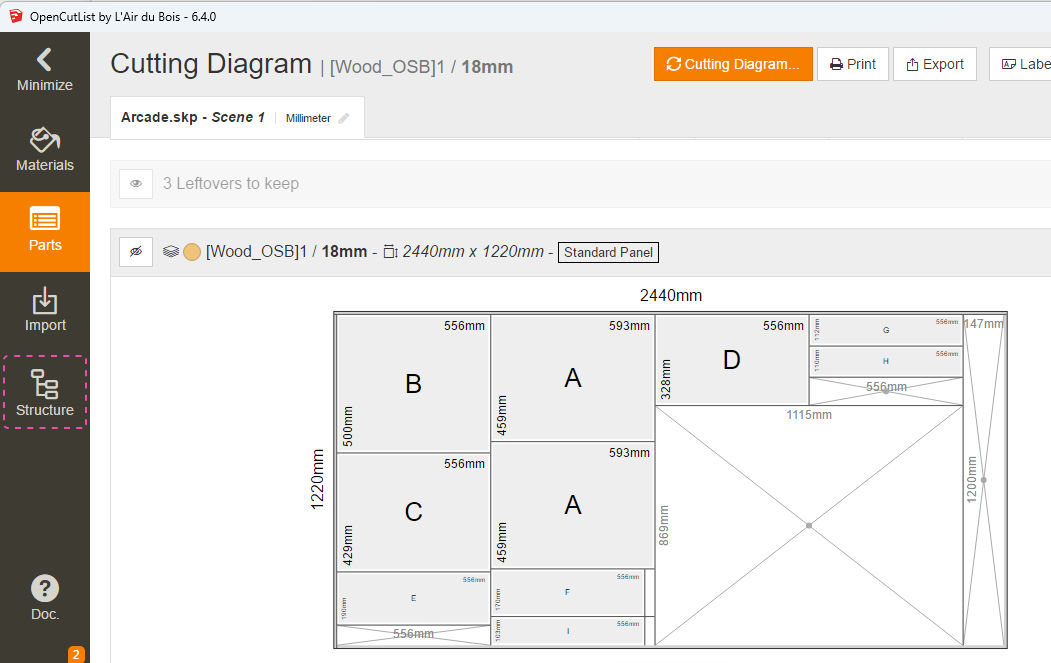

Une fois le modèle réalisé, on utilise l'outil OpenCutList pour réaliser le calepinage et préparer les découpes des différentes pièces, ci-dessous ce que cela pourrait donner sur un panneau complet:

Logiciel d'Arcade

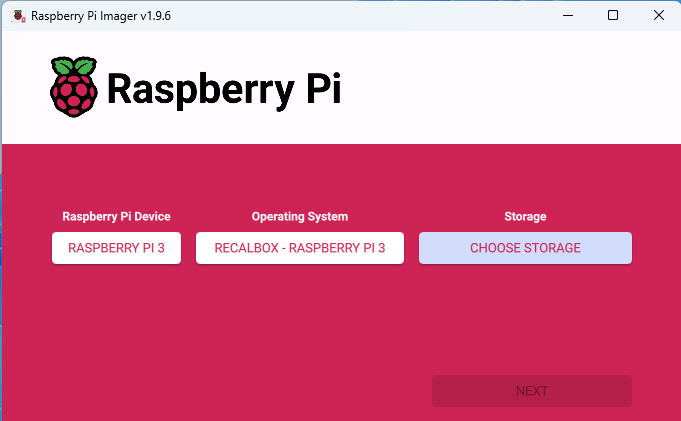

La solution la plus simple et à jour est d'utiliser une distribution linux appelée Recalbox. Pour son installation le plus simple est de se procurer l'outil Raspberry Pi Imager et une carte SD d'au moins 32 Go. Cet outil permet de transférer l'OS sur la carte SD pour le Raspberry que nous avons:

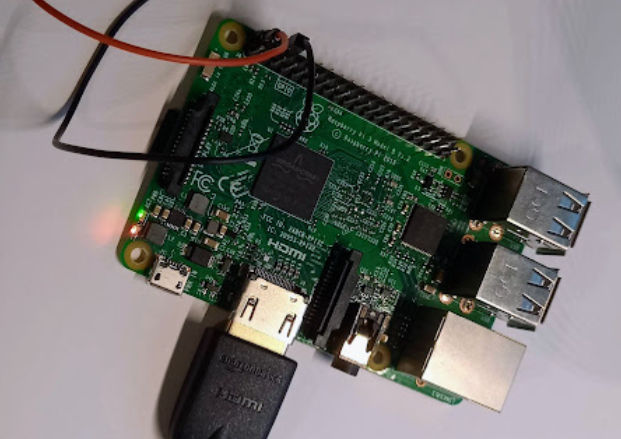

Une fois formatée la carte est insérée dans le RaspberryPi et il est alimenté en 5V pour quelques essais sur table.

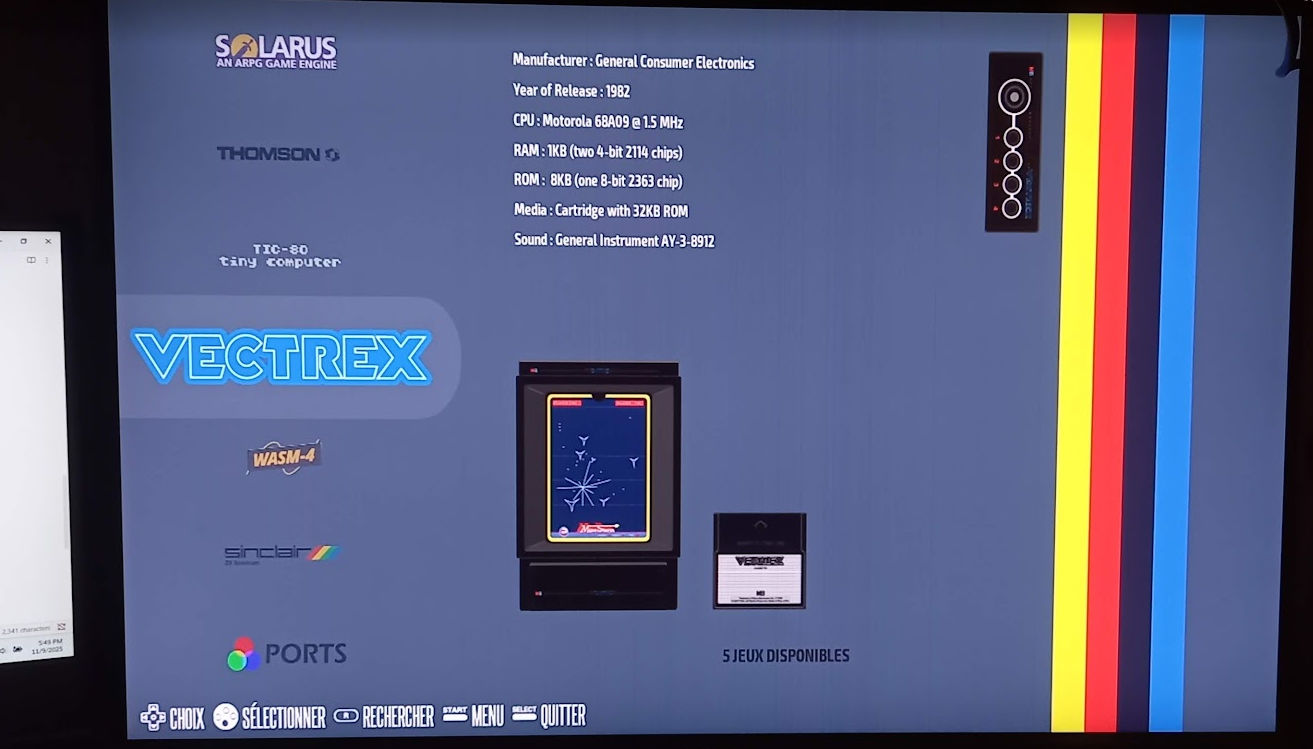

Le système d'exploitation démarre et propose une sélection d'anciennes consoles de jeux et de jeux librement distribués. Ici un Vectrex des années 80 sur lequel je jouais étant jeune.

La partie logicielle à été rendue très simple et accessible et ne représente pas de challenges particuliers.

Découpes bois

Pour commencer, nous allons réaliser un gabarit. Ce gabarit va servir à la réalisation des deux côtés de manière parfaitement identiques.

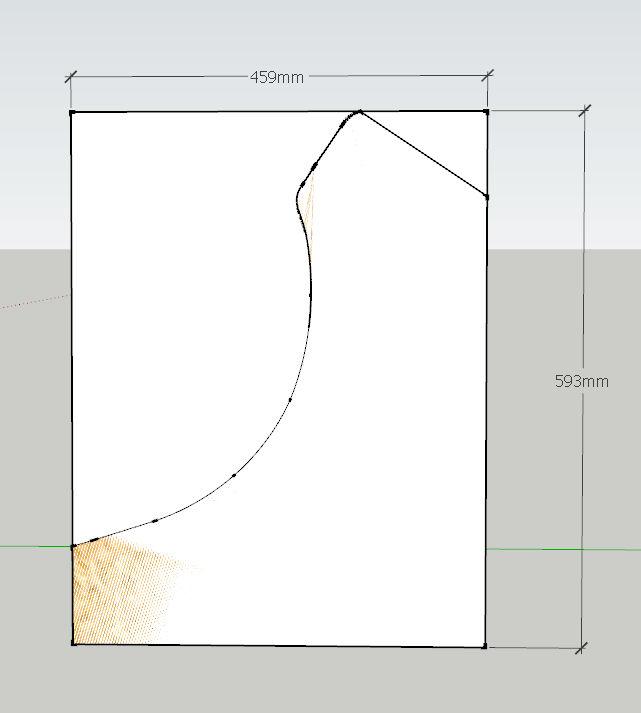

Pour les côtés, partir d'une planche rectangulaire aux dimensions suivantes:

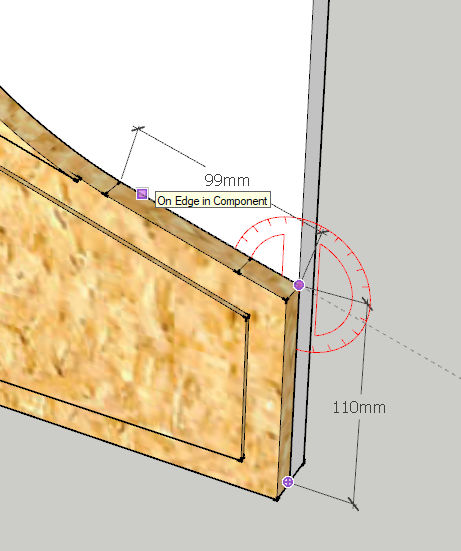

A partir de l'avant, garder une hauteur de 110mm, puis tracer un trait avec un angle de 107 degrés d'environ 99mm de long. Dépasser un peu afin de pouvoir tangenter l'arc de cercle plus tard.

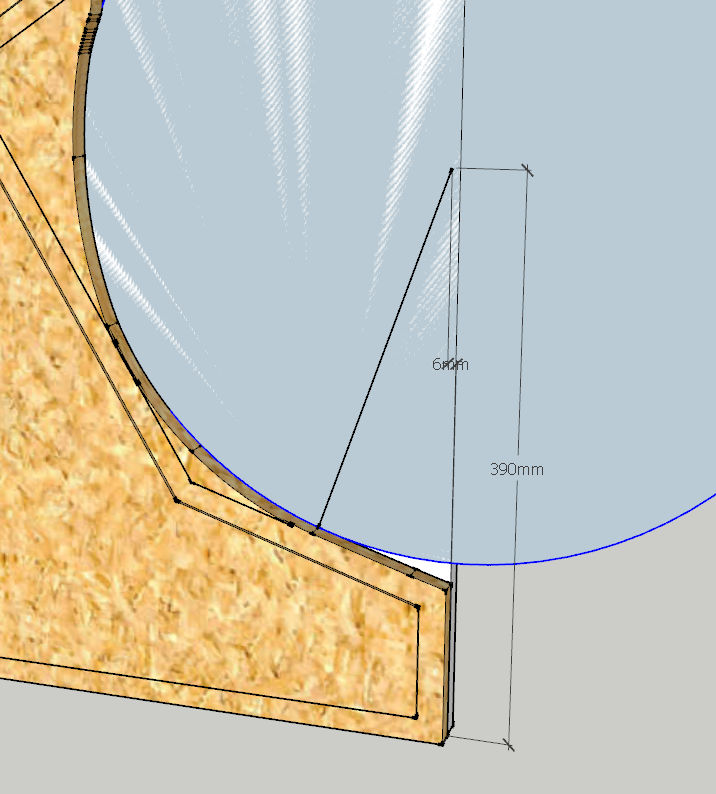

A 6mm du bord, et 390mm de hauteur, tracer un cercle

Pour réaliser cet arc de cercle, fabriquons un "compas en bois" à partir d'une planche, clouée sur le centre du cercle, que l'on va faire tourner pour tracer le cercle au stylo.

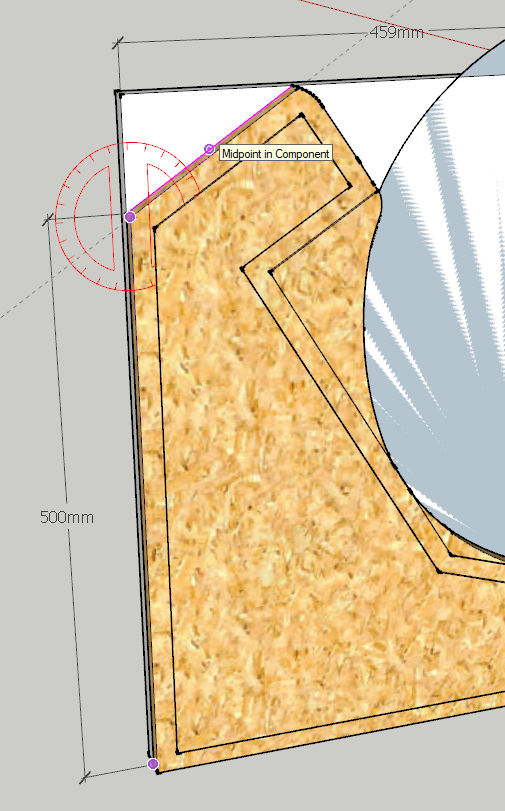

Sur la face arrière, à 500 mm de hauteur prendre un point et tracer une droite avec un angle de 124 degrés, cette droite va arriver sur le haut de la à partir

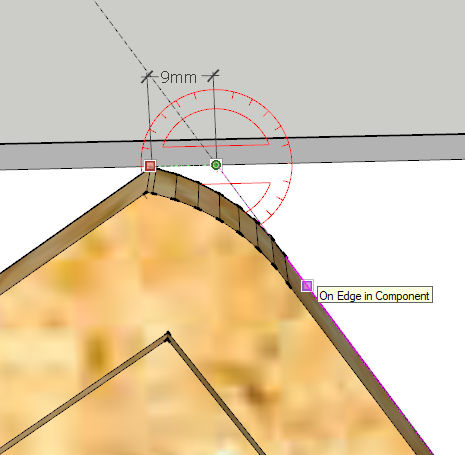

Environ 10mm plus loin, retracer une droite avec un angle de 124 degrés. L'écartement de 10mm va servir ensuite a arrondir les angles

On décale de 10mm sur la droite pour tracer la deuxième droite. Elle doit recouper l'arc de cercle.

Ensuite viennent les étapes de découpe. Pour faire l'arc de cercle, nous utiliserons une défonceuse montée en "compas" sur une planche en bois. Le reste des découpes droites se font à la main et a la scie sous table.

Pour que l'arc de cercle soit beau, nous allons fabriquer un compas à l'aide d'une planche clouée, sur laquelle nous installons une défonceuse et une fraise. En plongeant la fraise dans le bois et en pivotant autour du clou, nous avons un arc de cercle parfait.

Avec une fraise droite, on découpe l'arc de cercle. Attention a garder une petite partie de bois à l'avant et sur le côté, sinon la pièce n'est plus maintenue en place. Attention aussi a placer un martyr sous la planche afin de ne pas découper l'établi.
