L'objectif de ce projet est de concevoir un piège a Frelons Asiatiques sélectif et ultra simple ainsi que de le tester pour en mesurer la selectivité.

Contexte

Dans le but de pièger les frelons asiatiques, un piège selectif doit pouvoir :

Appater et laisser entrer le frelon asiatique, mais empècher l'accès au frelons européens
Eviter d'appater d'autres insecte, et laisser sortir ceux qui seraient venus
Ne pas noyer les insectes : cela permet aux frelons asiatique d'émettres des phéromones de détresse pour en attirer d'autres, ainsi que permet aux autres insectes de s'échapper.

Design

Le design reste très simple et peu coûteux

Un bocal de verre
Un couvercle sélectif
Un appat
Un paillage permettant aux insectes de ne pas se noyer

Pour la selectivité les paramètres suivants sont retenus:

Trou d'entrée de 8mm, permet l'entrée du frelon asiatique et le rejet du frelon commun
De multiples trous de sortie de 5,5mm permettant aux abeilles et autres insectes de sortir

Réalisation

Modélisation sous Fusion360

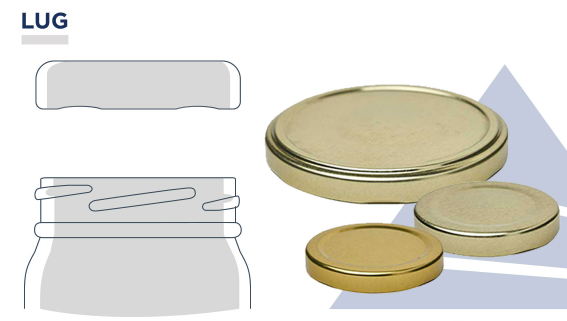

Afin de pouvoir monter notre piège sur un bocal en verre, il faut en comprendre le mécanisme de montage. Pour les bocaux que j'ai souhaiter tester, il m'a fallu quelque essais pour trouver les bon paramètres d'hélice permettant de "visser" notre couvercle.

J'ai donc mesuré les paramètres de mon bocal au pied à coulisse; l'image ci-dessous décrit les paramètres à mesurer

Pour mes pots de confiture et de cornichons, j'ai les mesures suivantes :

A = 80,5 - 80,7 mm
B = 77,5 - 77,6 mm
C = 71,7 - 71,9 mm
D = J'estime le pas à 25mm par tour d'hélice
E = 12mm

Il faut donc pour notre piège avoir un diamètre interne au moins égal à la valeur "A" pour qu'il puisse se positionner autour du filet du bocal. Je retiens 81mm. Pour le filet il faut qu'il ait une sur-épaisseur pour tenir sur le filet du bocal, mais il ne doit pas empêcher le vissage et doit avoir un diamètre minimum de "B". J'utilise un profil triangulaire de 1,5mm ce qui donne un diamètre interne au filet de 81-3 = 78mm.

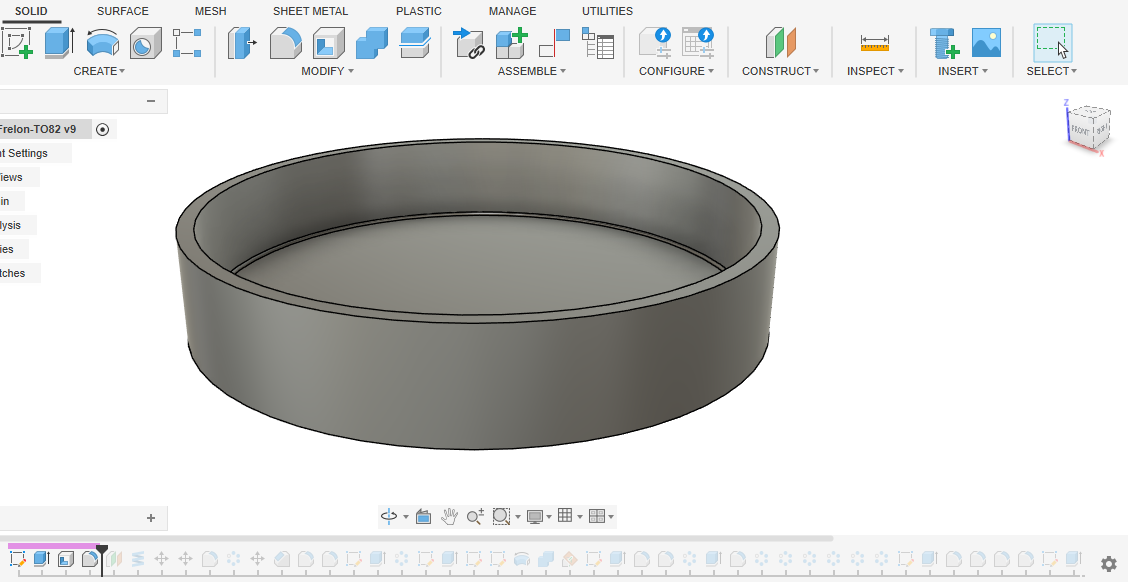

On commence donc par construire une galette de diamètre interne 81mm et d'épaisseur 2mm

Création d'un plan décalé et d'une hélice, le plan décalé permet de définir ou débute l'hélice et d'ajuster ensuite. Je suis passé par 3 essais d'impression pour arriver à un bouchon bien ajusté.

Le filet n'est que très partiel, ici 1/8 de tour. En effet sur notre pot de confiture, il y a 6 hélices indépendantes. Faire notre longueur d'hélice à 1/6 de tour pose des problèmes d'engagement, avoir une longueur légèrement plus courte facilite le vissage.

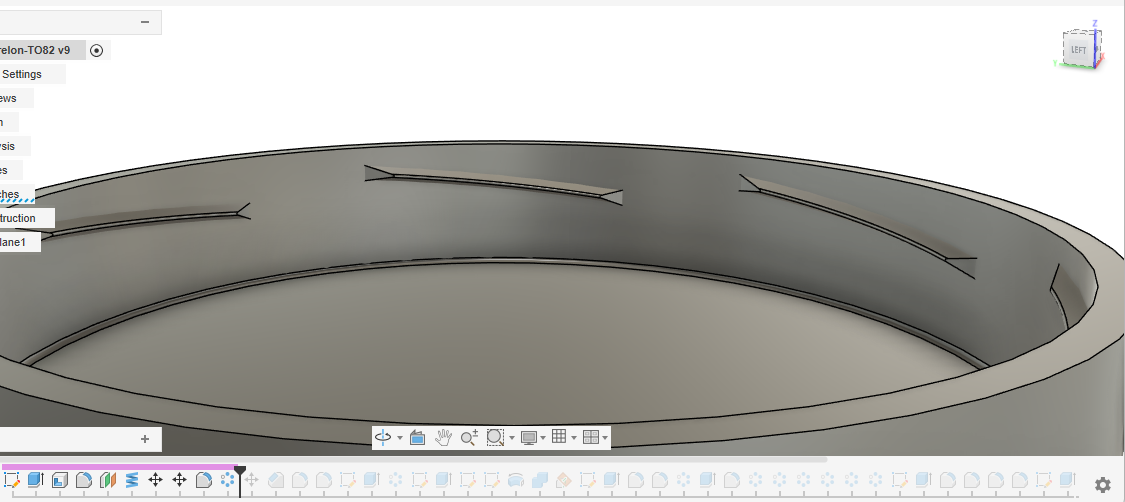

Viennent ensuite quelques options de facilitation du vissage, on "coupe" les débuts et fins de filets avec des chanfreins a 60° (touche "M" sur la face puis décalage), et on ajoute un chanfrein en fin de filet pour que le triangle ne soit pas tranchant et s'imprime bien en impression 3D. Pour reproduire ce filet 6 fois il faut utiliser l'outil "Pattern" et l'axe cental

On viens ensuite créer les trous de sortie de 5,5mm sur le pourtour. Cette fois-ci une esquisse sur la face interne, puis a nouveau l'outil "Pattern" pour faire 28 trous sur le tour du couvercle.

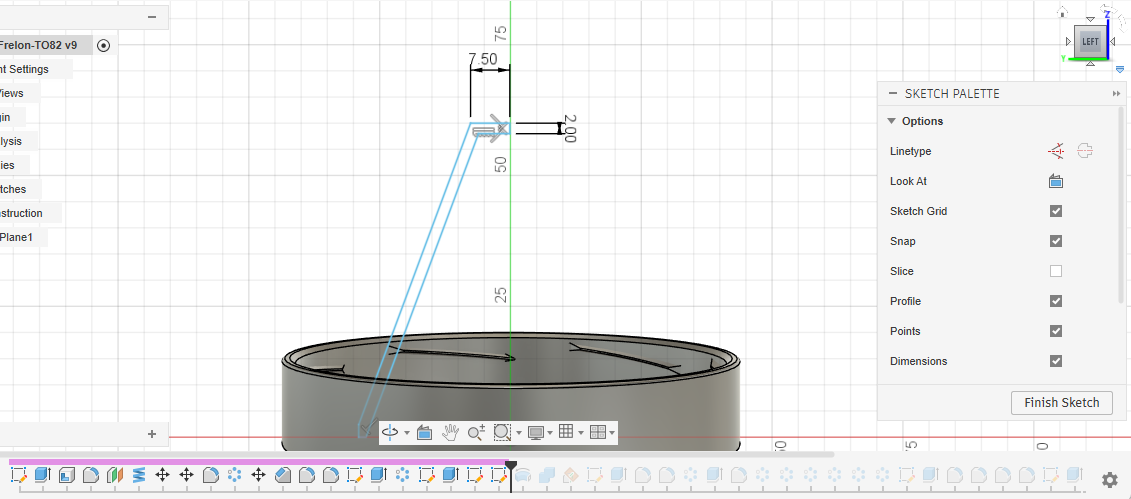

Pour créer le cône, une esquisse de profil est réalisée, puis "Révolutionnée" sur 360°

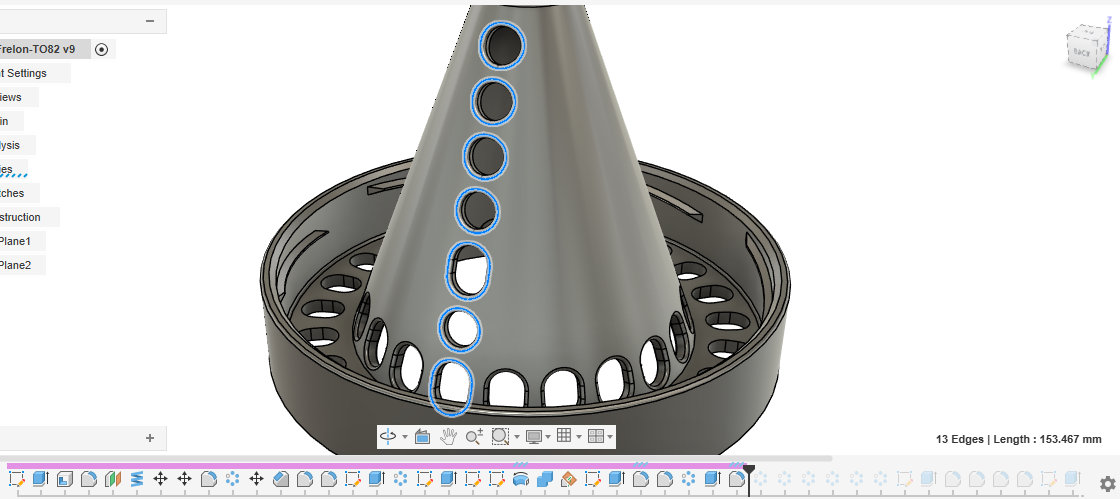

Pour percer le cône, un plan de construction incliné est crée en suivant l'esquisse précédente. Sur cette esquisse inclinée, on dessine les perçages qu'il y aura à faire dans le cone pour que d'autres petits insectes puissent sortir.

Et à nouveau on répète avec l'outil "Pattern". Ici tous les trous font un diamètre de 5,5mm certains sont oblong (2mm entre centres) pour qu'un insecte plus large passe facilement, tout en bloquant le passage aux frelons asiatiques qui ont besoin d'un diamètre de 8mm pour passer. Point d'attention, étant donné que la circonférence sur laquelle se répètent ces perçages diminue, il est recommandé de faire moins en moins de trous. Ici le cercle du bas comporte 20 perçages, puis 2 de moins par "étage".

Il ne reste plus qu'a faire le trou d'entrée des frelons asiatiques, 8mm en fin du cône. On a maintenant une belle grille qui n'a qu'un trou pour laisser rentrer les frelons, et une bonne quantité de trous pour laisser sortir les autres insectes.

J'ajoute maintenant au corps de la pièce deux "pieds" qui permettrons de poser le bocal en verre sur la tranche.

Impression dans Bambu Studio

Le fichier est importé au format STL dans BambuStudio en vue d'une impression 3D. Ce logiciel d'une extraordinaire simplicité permet de lancer le découpage en couches d'impression et de lancer la tache d'impression en quelques clicks.

Ici je retiens du fil PLA commandé chez le fabriquant de l'imprimante, donc tous les paramètres d'extrusion sont connus du logiciel. J'imprime de manière assez fine pour avoir un beau rendu : 0,12 mm par couche, ce qui rend l'impression longue. Cela serait très bien déjà en 0,2 et fonctionnerais aussi.

L'impression en cours en "mode silentieux" (soit 50% de la vitesse de déplacement maximale) afin de pouvoir aller dormir dans la pièce adjacente.

Essais en conditions réelles
